VALV TAL-BALLUN TRUNNION FORĠAT

Il-valv tal-ballun trunnion jintuża biex jaqta’ jew jgħaqqad il-midja f’diversi Klassi 150 ~ Klassi 2500. Il-valvi magħmula minn materjali differenti huma adattati għal diversi mezzi bħal ilma, fwar, żejt, gass likwifikat, gass naturali, gass tal-faħam, aċidu nitriku, ossidant, urea, eċċ. Il-modi tas-sewqan jinkludu tħaddim manwali u tħaddim elettriku. It-truf tal-konnessjoni jistgħu jkunu flanġ jew iwweldjar butt.

KARATTERISTIĊI STRUTTURALI

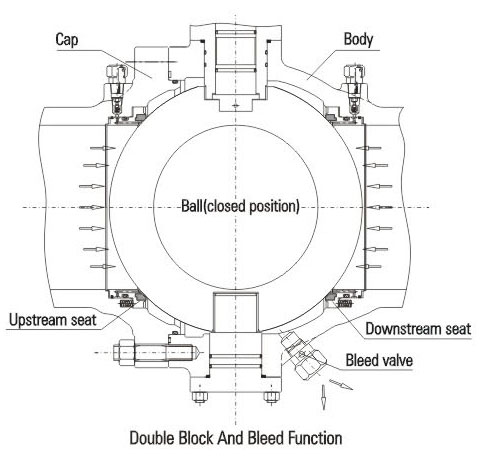

1. Imblokk Doppju u Fsada (DBB)
Meta l-valv jingħalaq u l-kavità tan-nofs titbattal permezz tal-valv ta' skarika, is-sedili 'l fuq u 'l isfel jimblokkaw b'mod indipendenti l-fluwidu fid-daħla u l-ħruġ biex jirrealizzaw funzjoni ta' mblukkar doppju. Funzjoni oħra tal-apparat ta' skarika hija li s-sedil tal-valv jista' jiġi ċċekkjat jekk hemmx xi tnixxija waqt it-test. Barra minn hekk, id-depożiti ġewwa l-korp jistgħu jinħaslu u jiġu skarikati permezz tal-apparat ta' skarika biex titnaqqas il-ħsara lis-sedil minn impuritajiet fil-mezz.

2. Torque Operattiv Baxx
Il-valv tal-ballun tal-pajp trunnion jadotta l-istruttura tal-ballun trunnion u s-sedil tal-valv f'wiċċ l-ilma, sabiex jinkiseb torque aktar baxx taħt pressjoni operattiva. Juża PTFE awtolubrikanti u berings li jiżżerżqu biex inaqqas il-koeffiċjent tal-frizzjoni għall-inqas livell flimkien maz-zokk ta' intensità għolja u finezza għolja.

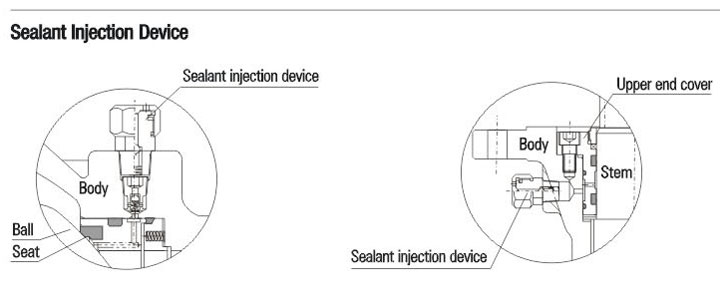

3. Apparat tas-Siġillar ta' Emerġenza
Il-valvijiet tal-ballun bid-dijametru ta' 6″ (DN150) jew aktar huma kollha ddisinjati b'apparat ta' injezzjoni tas-siġillant fuq iz-zokk u s-sedil. Meta ċ-ċirku tas-sedil jew l-O ring taz-zokk ikunu bil-ħsara minħabba aċċident, is-siġillant korrispondenti jista' jiġi injettat mill-apparat ta' injezzjoni tas-siġillant biex jiġi evitat tnixxija tal-mezz fuq iċ-ċirku tas-sedil u z-zokk. Jekk meħtieġ, is-sistema awżiljarja tas-siġillar tista' tintuża għall-ħasil u l-lubrikazzjoni tas-sedil biex tinżamm l-indafa tiegħu.

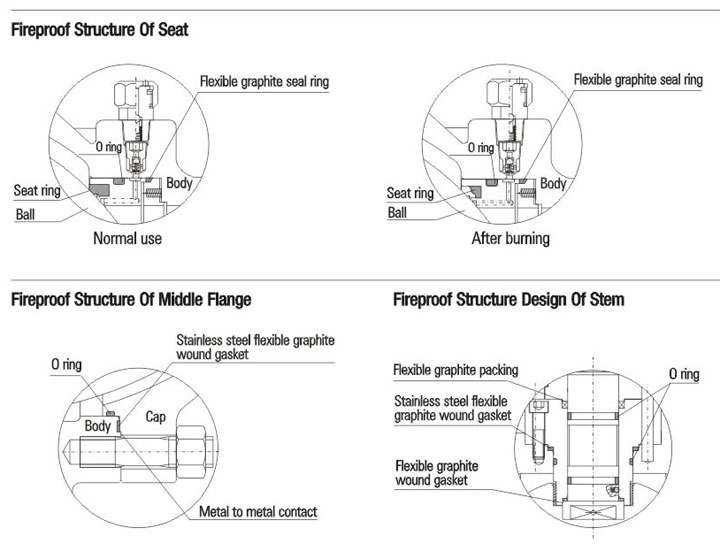

4. Disinn ta' Struttura li ma tagħmilx ħsara lin-nar
F'każ ta' nar waqt l-użu tal-valv, iċ-ċirku tas-sedil, iċ-ċirku O taz-zokk u ċ-ċirku O tal-flanġ tan-nofs magħmulin minn PTFE, gomma jew materjali oħra mhux metalliċi jiddekomponu jew jagħmlu ħsara taħt temperatura għolja. Taħt il-pressjoni tal-mezz, il-valv tal-ballun jimbotta r-retainer tas-sedil malajr lejn il-ballun biex iċ-ċirku tas-siġill tal-metall jikkuntattja l-ballun u jifforma l-istruttura awżiljarja tas-siġillar minn metall għal metall, li tista' tikkontrolla b'mod effettiv it-tnixxija tal-valv. Id-disinn tal-istruttura reżistenti għan-nar tal-valv tal-ballun tal-pipeline trunnion jikkonforma mar-rekwiżiti fl-API 607, API 6FA, BS 7655 u standards oħra.

5. Struttura Anti-statika
Il-valv tal-ballun huwa pprovdut bi struttura anti-statika u jadotta l-apparat li jiskarika l-elettriku statiku biex jifforma direttament kanal statiku bejn il-ballun u l-ġisem jew jifforma kanal statiku bejn il-ballun u l-ġisem permezz taz-zokk, sabiex jiskarika l-elettriku statiku prodott minħabba l-frizzjoni waqt il-ftuħ u l-għeluq tal-ballun u s-sedil permezz tal-pipeline, u jevita nar jew splużjoni li jistgħu jkunu kkawżati minn xrar statiku u jiżgura s-sikurezza tas-sistema.
6. Struttura affidabbli tas-siġillar tas-sedil
Is-siġillar tas-sedil jitwettaq permezz ta' żewġ retainers tas-sedil li jżommu f'wiċċ l-ilma. Dawn jistgħu jżommu f'wiċċ l-ilma assjalment biex jimblokkaw il-fluwidu, inkluż is-siġillar tal-ballun u s-siġillar tal-ġisem. Is-siġillar bi pressjoni baxxa tas-sedil tal-valv jitwettaq permezz ta' issikkar minn qabel tar-rebbiegħa. Barra minn hekk, l-effett tal-pistun tas-sedil tal-valv huwa ddisinjat b'mod raġonevoli, li jirrealizza siġillar bi pressjoni għolja permezz tal-pressjoni tal-mezz innifsu. Iż-żewġ tipi li ġejjin ta' siġillar tal-ballun jistgħu jiġu realizzati.
7. Siġillar Uniku (Tnaqqis Awtomatiku tal-Pressjoni fil-Kavità tan-Nofs tal-Valv)
Ġeneralment, tintuża struttura waħda tas-siġillar, jiġifieri, hemm biss is-siġillar 'il fuq. Peress li jintużaw sedili tas-siġillar 'il fuq u 'l isfel mgħobbija b'molla indipendenti, il-pressjoni żejda ġewwa l-kavità tal-valv tista' tegħleb l-effett ta' issikkar minn qabel tar-rebbiegħa, sabiex is-sedil jinħeles mill-ballun u jinkiseb serħan awtomatiku tal-pressjoni lejn il-parti 'l isfel.

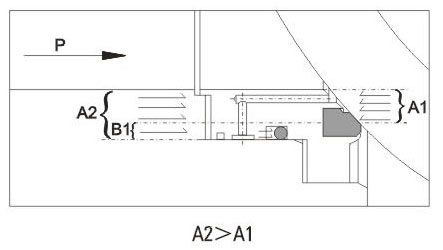

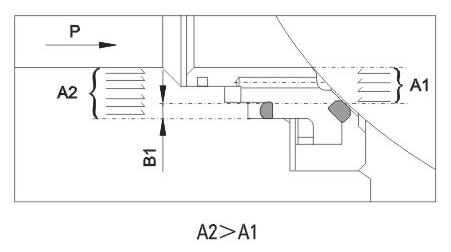

In-naħa ta' fuq: Meta s-sedil jiċċaqlaq assjalment tul il-valv, il-pressjoni P eżerċitata fuq il-parti ta' fuq (id-daħla) tipproduċi forza inversa fuq A1. Peress li A2 hija ogħla minn A1, A2-A1=B1, il-forza fuq B1 timbotta s-sedil lejn il-ballun u tirrealizza siġillar sewwa tal-parti ta' fuq.

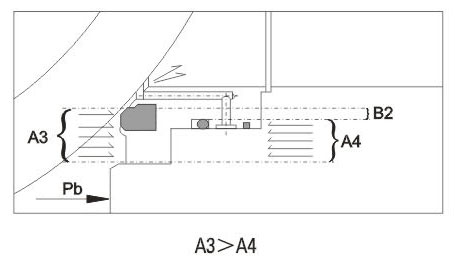

In-naħa 'l isfel: Ladarba l-pressjoni Pb ġewwa l-kavità tal-valv tiżdied, il-forza eżerċitata fuq A3 tkun ogħla minn dik fuq A4. Peress li A3-A4=B2, id-differenza fil-pressjoni fuq B2 tegħleb il-forza tar-rebbiegħa biex is-sedil jinħeles mill-ballun u jinkiseb serħan mill-pressjoni tal-kavità tal-valv lejn il-parti 'l isfel. Wara dan, is-sedil u l-ballun jerġgħu jiġu ssiġillati bl-azzjoni tar-rebbiegħa.

8. Siġillar Doppju (Pistun doppju)
Il-valv tal-ballun tal-pipeline trunnion jista' jiġi ddisinjat bi struttura ta' siġillar doppju qabel u wara l-ballun għal xi kundizzjonijiet speċjali ta' servizz u rekwiżiti tal-utent. Għandu effett ta' pistun doppju. Taħt kundizzjoni normali, il-valv ġeneralment jadotta siġillar primarju. Meta s-siġillar tas-sedil primarju jkun bil-ħsara u jikkawża tnixxija, is-sedil sekondarju jista' jkollu l-funzjoni ta' siġillar u jtejjeb l-affidabbiltà tas-siġillar.

Is-sedil jadotta struttura kkombinata. Is-siġill primarju huwa siġill tal-metall għal metall. Is-siġill sekondarju huwa O ring tal-gomma tal-fluworin li jista' jiżgura li l-valv tal-ballun jilħaq il-livell tal-bużżieqa tas-siġillar. Meta d-differenza fil-pressjoni tkun baxxa ħafna, is-sedil tas-siġillar jagħfas il-ballun permezz tal-azzjoni tar-rebbiegħa biex jirrealizza s-siġillar primarju. Meta d-differenza fil-pressjoni tiżdied, il-forza tas-siġillar tas-sedil u l-korp tiżdied kif xieraq sabiex is-sedil u l-ballun jiġu ssiġillati sewwa u tiġi żgurata prestazzjoni tajba tas-siġillar.
Siġillar primarju: Kontra l-fluss. Meta d-differenza fil-pressjoni tkun aktar baxxa jew ma jkunx hemm differenza fil-pressjoni, is-sedil f'wiċċ l-ilma jiċċaqlaq b'mod assjali tul il-valv taħt l-azzjoni tar-rebbiegħa u jimbotta s-sedil lejn il-ballun biex iżomm siġillar issikkat. Meta l-pressjoni tal-pajp P tiżdied, il-forza eżerċitata fuq iż-żona A2 tas-sedil tal-valv tkun ogħla mill-forza eżerċitata fuq iż-żona A1, A2-A1=B1. Għalhekk, il-forza fuq B1 timbotta s-sedil lejn il-ballun u tirrealizza siġillar issikkat tal-parti kontra l-fluss.

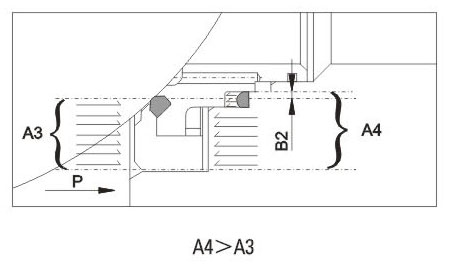

Siġillar sekondarju: 'L isfel mill-fluss. Meta d-differenza fil-pressjoni tkun aktar baxxa jew ma jkunx hemm differenza fil-pressjoni, is-sedil f'wiċċ l-ilma jiċċaqlaq assjalment tul il-valv taħt l-azzjoni tar-rebbiegħa u jimbotta s-sedil lejn il-ballun biex iżomm siġillar sewwa. Meta l-pressjoni tal-kavità tal-valv P tiżdied, il-forza eżerċitata fuq iż-żona A4 tas-sedil tal-valv tkun ogħla mill-forza eżerċitata fuq iż-żona A3, A4-A3=B1. Għalhekk, il-forza fuq B1 timbotta s-sedil lejn il-ballun u tirrealizza siġillar sewwa tal-parti 'l fuq mill-fluss.

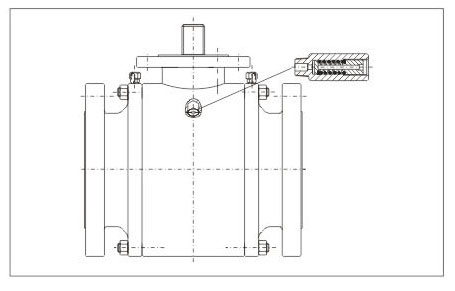

9. Apparat ta' Serħan tas-Sigurtà
Peress li l-valv tal-ballun huwa ddisinjat b'siġillar primarju u sekondarju avvanzat li għandu effett ta' pistun doppju, u l-kavità tan-nofs ma tistax tirrealizza serħan awtomatiku mill-pressjoni, il-valv ta' serħan tas-sigurtà għandu jiġi installat fuq il-korp sabiex jiġi evitat il-periklu ta' ħsara minn pressjoni żejda ġewwa l-kavità tal-valv li tista' sseħħ minħabba l-espansjoni termali tal-mezz. Il-konnessjoni tal-valv ta' serħan tas-sigurtà ġeneralment hija NPT1/2. Punt ieħor li għandu jiġi nnutat huwa li l-mezz tal-valv ta' serħan tas-sigurtà jiġi skarikat direttament fl-atmosfera. Fil-każ li r-rimi dirett fl-atmosfera ma jkunx permess, nissuġġerixxu li jintuża valv tal-ballun bi struttura speċjali ta' serħan awtomatiku tal-pressjoni lejn il-kurrent ta' fuq. Irreferi għal aktar dettalji. Jekk jogħġbok indikah fl-ordni jekk m'għandekx bżonn il-valv ta' serħan tas-sigurtà jew jekk tixtieq tuża l-valv tal-ballun bi struttura speċjali ta' serħan awtomatiku tal-pressjoni lejn il-kurrent ta' fuq.

10. Struttura Sezzjonali ta' Serħan Awtomatiku tal-Pressjoni lejn il-Fluss ta' Fuq

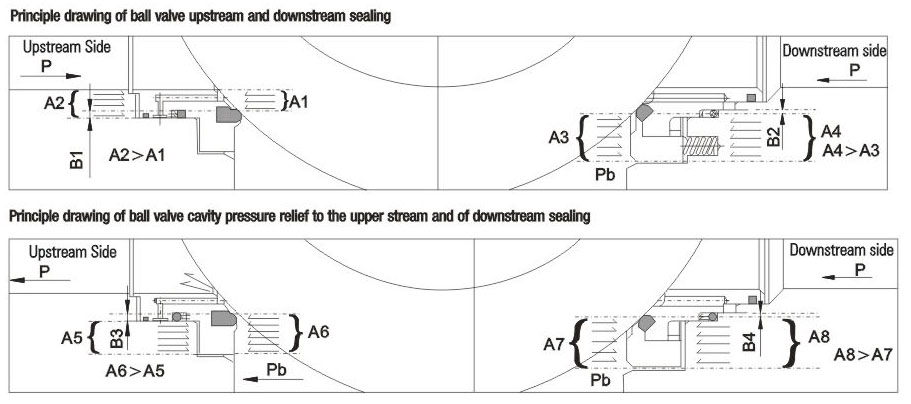

Peress li l-valv tal-ballun huwa ddisinjat b'siġillar primarju u sekondarju avvanzat li għandu effett ta' pistun doppju, u l-kavità tan-nofs ma tistax tirrealizza serħan awtomatiku mill-pressjoni, il-valv tal-ballun bi struttura speċjali huwa rakkomandat biex jissodisfa r-rekwiżit ta' serħan awtomatiku mill-pressjoni u jiżgura li ma jkunx hemm tniġġis għall-ambjent. Fl-istruttura, il-fluss ta' fuq jadotta siġillar primarju u l-fluss t'isfel jadotta siġillar primarju u sekondarju. Meta l-valv tal-ballun ikun magħluq, il-pressjoni fil-kavità tal-valv tista' tirrealizza serħan awtomatiku mill-pressjoni għall-fluss ta' fuq, sabiex tevita l-periklu kkawżat mill-pressjoni tal-kavità. Meta s-sedil primarju jkun bil-ħsara u jnixxi, is-sedil sekondarju jista' wkoll ikollu l-funzjoni ta' siġillar. Iżda għandha tingħata attenzjoni speċjali lid-direzzjoni tal-fluss tal-valv tal-ballun. Waqt l-installazzjoni, innota d-direzzjonijiet 'il fuq u 'l isfel. Irreferi għat-tpinġijiet li ġejjin għall-prinċipju tas-siġillar tal-valv bi struttura speċjali.

11. Zokk li ma jgħaddix arja minnu
Iz-zokk jadotta l-istruttura kontra l-isplużjoni. Iz-zokk huwa ddisinjat bil-parti ta' isfel fil-qiegħ tiegħu sabiex bil-pożizzjonament tal-għatu tat-tarf ta' fuq u l-kamin, iz-zokk ma jintefaħx mill-mezz anke f'każ ta' pressjoni anormali fil-kavità tal-valv.

12. Reżistenza għall-korrużjoni u reżistenza għall-istress tas-sulfid
Titħalla ċerta konċessjoni għall-korrużjoni għall-ħxuna tal-ħajt tal-ġisem. Iz-zokk tal-azzar tal-karbonju, ix-xaft fiss, il-ballun, is-sedil u ċ-ċirku tas-sedil huma soġġetti għal kisi kimiku tan-nikil skont l-ASTM B733 u B656. Barra minn hekk, diversi materjali reżistenti għall-korrużjoni huma disponibbli għall-utenti biex jagħżlu.
Skont ir-rekwiżiti tal-klijent, il-materjali tal-valv jistgħu jintgħażlu skont in-NACE MR 0175/ISO 15156 jew in-NACE MR 0103, u għandhom jitwettqu kontroll strett tal-kwalità u spezzjoni tal-kwalità matul il-manifattura sabiex jintlaħqu bis-sħiħ ir-rekwiżiti fl-istandards u jintlaħqu l-kundizzjonijiet tas-servizz fl-ambjent tas-sulfurizzazzjoni.

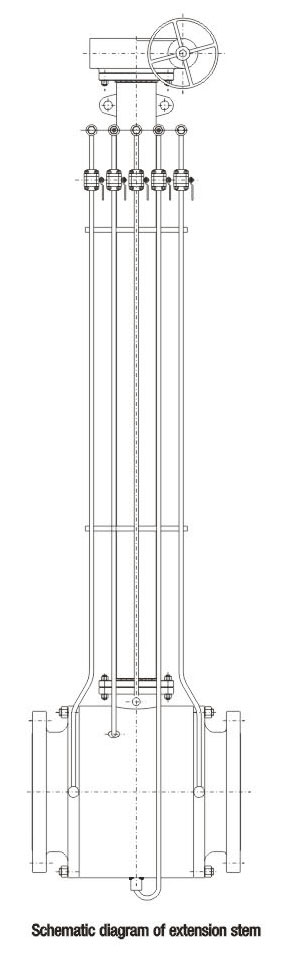

13. Zokk ta' Estensjoni
Fir-rigward tal-valvijiet inkorporati, iz-zokk tal-estensjoni jista' jiġi fornut jekk tkun meħtieġa operazzjoni fuq l-art. Iz-zokk tal-estensjoni huwa magħmul minn zokk, valv tal-injezzjoni tas-siġillant, u valv tad-drenaġġ li jista' jiġi estiż sal-parti ta' fuq għall-konvenjenza tal-operazzjoni. L-utenti għandhom jindikaw ir-rekwiżiti u t-tul taz-zokk tal-estensjoni meta jagħmlu l-ordnijiet.
Għal valvijiet tal-ballun imħaddma permezz ta' operazzjonijiet elettriċi, pnewmatiċi u pnewmatiċi-idrawliċi, it-tul taz-zokk tal-estensjoni għandu jkun miċ-ċentru tal-pipeline sal-flanġ ta' fuq.
